ZSCW气动调节蝶阀

使用说明
ZSCW气动蝶阀是一种旋转型调节阀。具有体积小、重量轻、额定流量系数大等优点,特别适合于大口径、大流量、浓浊浆液或锅炉窑烟道气控制。
  本系列产品有标准型、高温型及密封型三种。产品公称压力等级有0.1、0.25、0.6、1.0MPa,口径由50mm至1400mm,泄漏量等级有II级和VI级,流量特性为近似等百分比。

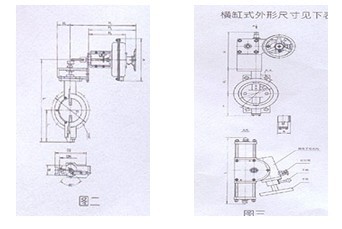

  气动切换成手动时,使用侧装手轮机构方法(对照图三);拔出定位销,向上扳动手柄,蜗轮与蜗杆啮合,压入定位销,旋转手轮即可改变流通截面。手动切换成气动时,则相反扳动手柄即可。
产品特点
阀体采用钢板焊接,结构紧凑,体积小,重量轻。
ZMAW、ZSCW两系列产品仅执行机构不同,其他均相同,产品间互换性强。
气闭式、气开式之间变换能力强,用户在现场即可实现。
流阻小,额定流量系数大,约为同口径单座阀的3倍左右。
阀板关闭位置时有10°初始角,故泄漏量小。
密封型蝶阀因有软质材料制作的阀座,故泄漏量小
主要零件材料
阀体:HT200、ZG230-450、ZG1Cr18Ni9Ti
阀板:碳钢、1Cr18Ni9Ti
长轴:1Cr18Ni9Ti
阀座:碳钢、不锈钢内衬合成橡胶或增强聚四氟乙烯
内轴承:青铜、不锈钢堆焊司太莱合金
填料:聚四氟乙烯、柔性石墨
阀盖:碳钢

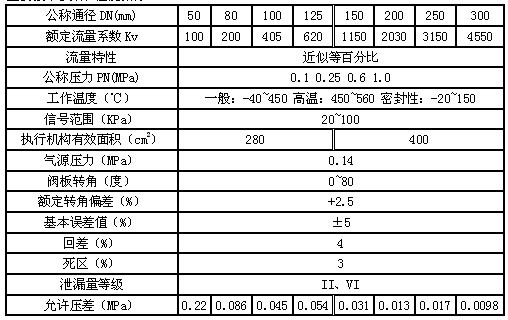

技术参数
主要技术参数和性能指标

连接标准
a、安装前须检查产品型号、规格是否与使用要求相符,然后将管道彻底清洗,去除焊渣、杂物等。
b、将阀门正立、垂直安装在水平管道上,不得已时可倾斜安装、阀自重量较大时或有振动的场合,应予支撑和加固。
c、安装场地考虑到人员与设备的安全,既便于操作,又有利于拆装与维修。
d、阀门应安装在环境温度为-30~60℃场合作用。
