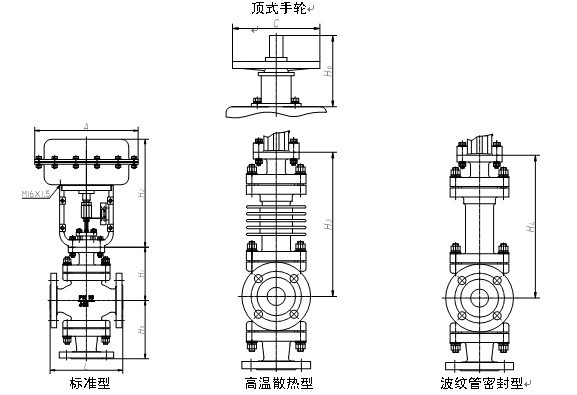

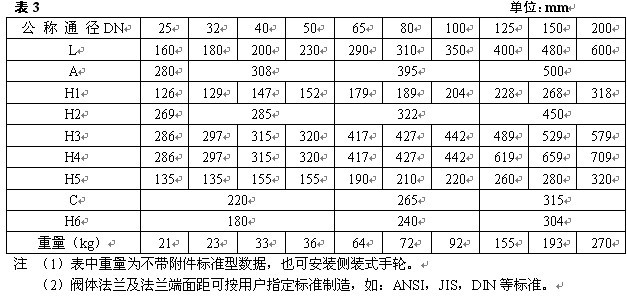

ZX型气动薄膜三通调节阀

ZX型气动薄膜三通调节阀(ZXX/Q pneumatic valves)

产品说明:

   ZXX(Q)型气动簿膜三通高温调节阀采用贺筒型薄壁窗口形阀芯结构,不同于柱塞形阀芯的衬套导向。
配用多弹簧执行机构,具有结构紧凑、重量轻、体积小、拆装方便等优点。广泛应用于精确控制气体、
液体等介质,工艺参数如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二
路流出或是把两种流体经三通阀合并成一种流体的场合。
   本系列产品有三通合流及三通分流两种。公称压力有1.6、4.0、6.4MPa;阀体口径范围DN25~200。
适用流体温度由-60℃~+450℃。泄漏量标准为IV级。流量特性有直线、抛物线两种。

产品特点:

   流对对阀芯作用方向都处于流开状态,故阀能稳定工作。
   除上阀盖处衬套导向外,阀芯侧面与阀座内表面也有导向作用,导向面积大,工作可靠。
   执行机构采用多弹簧结构,高度减小30%。重量减轻30%。

零件材料:

阀体、阀盖:HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti,司太莱合金堆焊
波纹膜片:丁晴橡胶夹增强涤纶织物
填 料:聚四氟乙烯,柔性石墨
膜 盖:A3
弹 簧:60SiMn
阀杆、推杆:2Cr13、1Cr18Ni9Ti
衬 套:2Cr13
软密封阀芯:增强聚四氟乙烯
垫 片:橡胶石棉板、10、1Cr18Ni9Ti石棉缠绕垫片

执行机构
型    式:多弹簧式薄膜执行机构
          ZP280B/K,ZP400B/K,ZP600B/K,
ZP1000B/K
阀 作 用:正作用,反作用
膜片材料:丁腈橡胶夹增强涤纶织物
弹簧量程:20~100KPa,40~200KPa  80~240KPa
供气压力:0.14~0.4MPa
信号接口:内螺纹M16×1.5(M10×1)
环境温度:-30℃~+70℃

附    件(根据要求配置)
定位器,空气过滤减压阀,手轮机构,限位开关,电磁阀,阀位传送器,继动器,保位阀,其它

表1 Kv值和行程

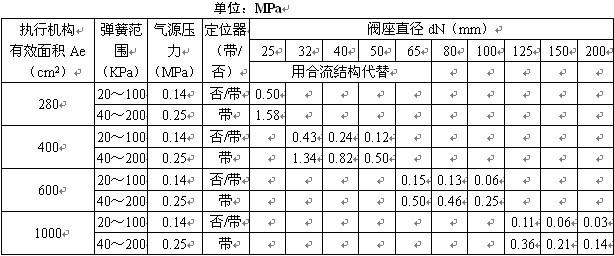

2 允许压差

表2-2 ZXX(合流型/分流型)分流场合
