ZAJW电动调节蝶阀

使用说明
     ZAJW型电动蝶阀,是一种旋转型调节阀,为电动单元组合仪表中执行单元。阀体结构有安装软密封阀座与全金属阀座两种,分别用于常温(-40~180℃)及高温(-60~450℃)场合。分别用于连续调节及断续调节。执行机构有机械式及电子式两种。两者都可接受0-10mA.DC、4-2010mA.DC信号以操纵阀启闭。不同的是后者为一体化设计,即将伺服放大器直接装入执行机构内部,可实现从简单到复杂的控制功能。(关于执行机构,请详见有关技术资料)。 该系列产品密封性能好,额定流量系数大。在石油、化工、制药、冶金、轻纺、造纸和污水处理等生产部门得到广泛应用。 该系列产品公称压力有1.6、4.0、6.4Mpa.口径从25至200mm,输入信号有0-10mA.DC、4-2010mA.DC1-5V.DC等。允许泄漏量等级有IV级和VI级。温度使用范围为-60~450℃。
产品特点
◇ ZAJW型电动蝶阀,使用DKJ型电动执行机构,配置DFD型电动操作器和ZPE型伺服放大器,可实现控制系统自动、手动间无扰动切换。
◇ ZAJW型电动蝶阀,仅使用STR、PSQ或361RSB型电子式执行机构即可。
◇ 执行机构由设有恒流输出特性的位置发送器,输出信号与输入信号相对应。
能承受频繁启停。
◇ 电动机采用密封结构,可用于水溅场合,相当于IP67。
◇ 电开、电闭之间变换能力强,用户在现场即可实现。
◇ 可实现分段操作,即输入信号可为4~12、12~20 mA.DC。
◇ 阀芯与阀座间具有剪切作用,故特别适合于含有纤维或颗粒介质场合。
主要零件材料
阀体:HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12MO2Ti
阀座:聚四氟乙烯、增强聚四氟乙烯1Cr18Ni9T
球芯、调整垫:1Cr18Ni9T、 OCr18Ni12MO2T
填料:聚四氟乙烯
技术参数

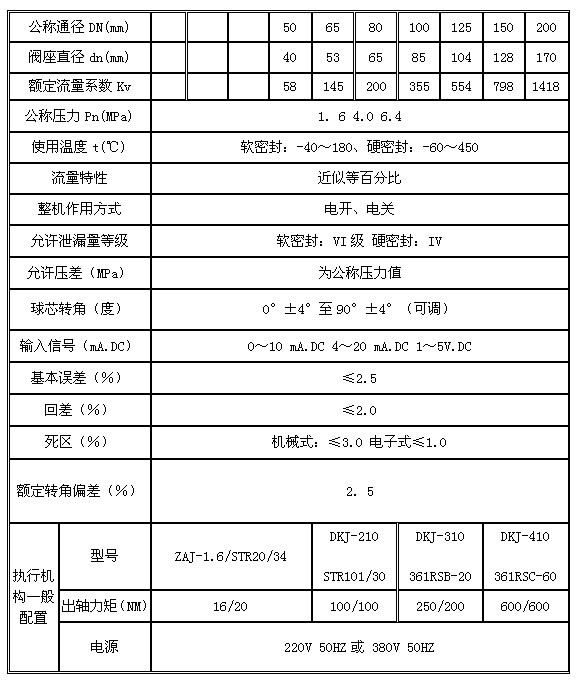

主要性能参数和技术指标

注:执行机构一般配置仅是一种示例,确切的配置视使用压差、信号范围而定
