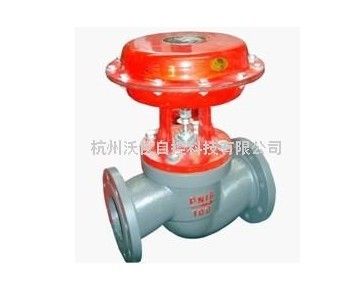

ZMBQ型 气动薄膜切断阀

使用说明
   杭州沃仪自控  ZMBQ型气动薄膜切断阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。
    切断阀接受来自调节仪表的信号,切断、开启或改变介质流向,达到对压力、流量、液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和运程控制系统中。
    本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种,密封形式有填料密封和波纹管密封两种,产品公称压力等级有PN10164046四种,公称口径范围DN20200mm。适用流体温度由-60450℃。泄漏量等级为IV级或VI级。流量特性为快开。
产品特点
断阀采用多弹簧执行机构与调节机构用三根立相连,整个高度可减小约30%,重量可减轻约30%。
阀体按流体力学原理设计成等截面低流阻流道,额定流量系统数增大30%。
阀内件密封部分有严密型和软密封两种,严密型为堆焊硬质合金,软密封型为质材料制作,关闭进密封性能优良。
平衡型阀内件,提高了切断阀的许用压差。
波纹管密封型对移动的阀杆形成完全的密封,堵绝了介质外漏的可能性。
活塞式执行机构,操作力大,使用压差大。
零件材料
阀体、密封套筒:HT200ZG230-450ZG1Cr18Ni9TiZG1Cr18Ni12MO2Ti
阀芯、阀座:1Cr18Ni9T OCr18Ni12MO2Ti1Cr18Ni9Ti堆焊司太莱合金

套筒、阀塞:1Cr18Ni9T OCr18Ni12MO2Ti1Cr18Ni9Ti堆焊司太莱合金
填料:聚四氟乙烯,柔性石墨
波纹膜片:丁晴橡胶夹增强涤纶织物
弹簧:60Si2Mn
阀杆、推杆:2Cr13
1Cr18Ni9Ti
阀芯、阀塞(软质件):增强聚四氟乙烯

波纹管:1Cr18Ni9Ti
技术参数

1) 本产品性能和指标贯彻GB/T4213-92;
2
) 表中允许压差值若大于公称压力则取公称压力值,小于等于公称压力值则不变;

3
) 表允许值为使用标准缸值,可配用不同的气缸提高允许压差。

外形尺寸及重量

连接标准

法兰标准:铸铁法兰按BG4216-84
铸铁法兰按BG9113-88
JB/T79-94
法半密封面型式:PN10PN16为凸面;

PN10
PN16为凹凸面、阀体为凹面。

结构长度:BG12221-98
执行机构气信号接号:内螺纹M10×1
* 阀体法法及法兰端面距离可以按用户指定的标准制造。如:ANSIJISDIN等标准。

其他同类产品:ZMBX气动薄膜三通切断阀  ZMQM气动薄膜套筒切断阀  ZSQ气动活塞切断阀  ZQGP 气动快速切断阀  ZSQ 气动活塞切断阀(带手轮)
